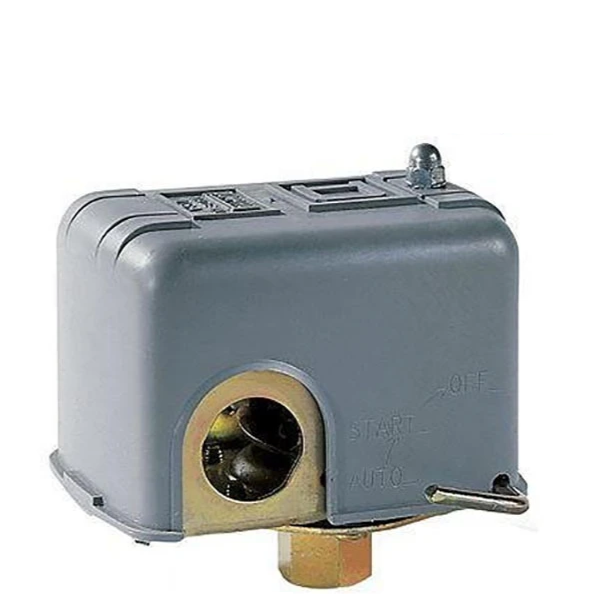

Реле сухого хода и давления "Vodotok" РСХ-2М (внутр.резьба 1/4", накидная гайка)

Описание:

Реле давления РСХ-2М предназначено для автоматизации работы электронасоса, включая его при понижении давления (открытие кранов) в системе водоснабжения ниже установленного предела, и отключая электронасос при достижении верхнего установленного предела (закрытие кранов).

Кроме того - реле оснащено функцией защиты насоса от работы без воды. (При падении давления в системе равному 0,4 бар и ниже реле отключает насос).

Запуск реле: Реле приводится в действие при помощи рычага, который расположен на правой стороне прибора. Рычаг имеет три положения указанные на корпусе прибора. Положение “AUTO” является нормальным положением для работы насоса, при наличии давления выше 0,4 бар. Положение “OFF” и “AUTO” являются фиксированными, а “START”не фиксированным , поэтому для запуска насоса необходимо:

1. Перемещая рычаг в положение “START”, мы принудительно замыкаем контакты реле и электронасос начинает работать. Удерживайте рычаг до тех пор , пока насос накачает давление 0,4 бар и более. Достигнув давления 0,4 бара, отпустите рычаг. Он должен занять положение “AUTO”.

2. В положении AUTO реле переходит в режим автоматического замыкания и размыкания контактов, в соответствии с установленными значениями максимального (отключение) минимального(включение) уровня давления.

Внимание! При использовании этого реле необходима установка обратного клапана при выходе из насоса. Реле давления в системах водоснабжения должны использоваться только совместно с гидроаккумулятором.

Правила пользования:

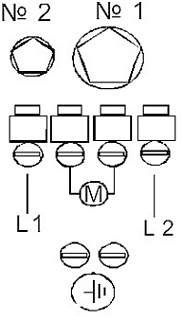

Поворот по часовой стрелке винта №2 увеличивает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление.
Поворот против часовой стрелки винта №2 уменьшает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление. Поворот по часовой стрелке винта №1, увеличивает величину нижнего уровня давления включения насоса, одновременно повышая верхний уровень с установленной дельтой. Поворот против часовой стрелке винта №1, уменьшает величину нижнего уровня давления включения насоса, одновременно понижая верхний уровень включения насоса на величину установленной дельтой.
Внимание: при изменении заводских установок величин давления модели  изменяется порог срабатывания функции защиты от “сухого хода”.

Характеристики:

Минимальное давления регулирования 1,1 бар
Максимальное давления регулирования 5,0 бар
Установленное заводом-изготовителем давление 1,4-2,8 бар
Регулируемая разница включения и выключения (дельта) не менее 1 бар
Напряжение 220 В Ток переменный 10 А
Присоединение к системе - резьба 1/4" внутренняя накидная гайка
Водяной столб между реле и самой высокой точкой отбора не должен превышать 3 м
