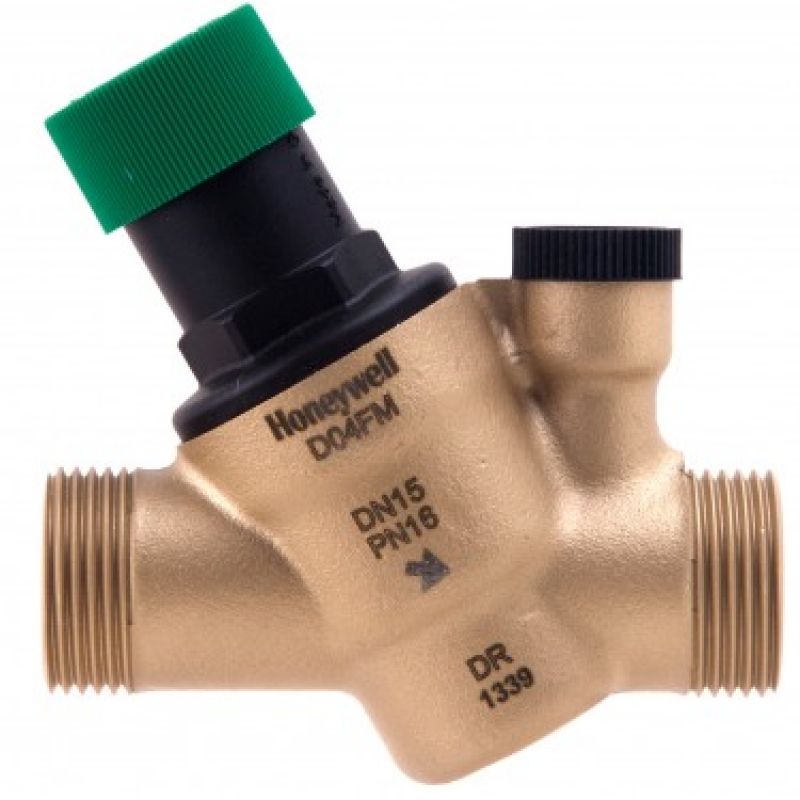

Клапан понижения давления HoneyWell D04fm-1/2" А

Описание:

Клапаны понижения давления D04FM (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.
На корпусе предусмотрено посадочное гнездо для подключения манометра, при помощи которого можно отслеживать давление на выходе. Регулирующая пружина клапана не имеет контакта с водой. Перепады давления на входе не влияют на уровень давления на выходе.
Клапан D04FM работает по принципу уравнивания усилий. Усилие диафрагмы направленно против силы распрямления пружины. Если впускное давление, а вместе с ним диафрагма, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

Конструкция клапана:

•  корпус с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе;
•  вкладыш клапана с диафрагмой;
•  регулировочная пружина;
•  регулировочный маховик.

Использование - для холодной и горячей воды

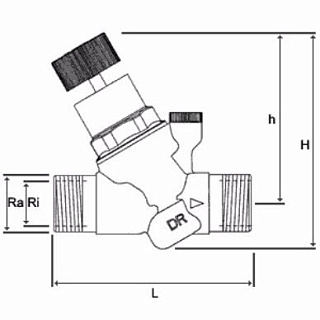

Присоединительный размер Ri - 1/2"
Присоединительный размер Ra - 3/4"
Номинальный размер (диаметр) DN - 15
Максимальная температура воды - 70°C
Максимальное давление на входе - 16 бар
Диапазон регулировки выходного давления - от 1,5 до 6 бар
